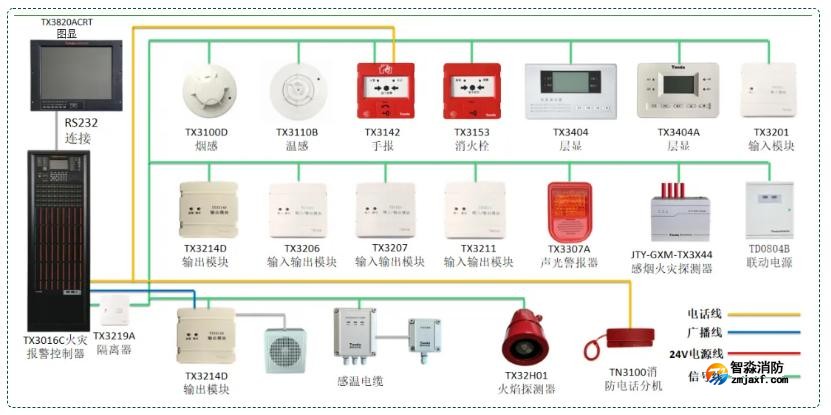

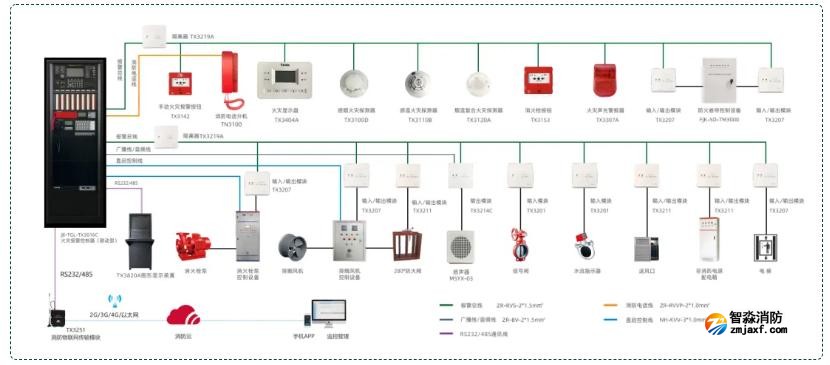

泰和安二線制火災自動報警及聯動控制系統圖：

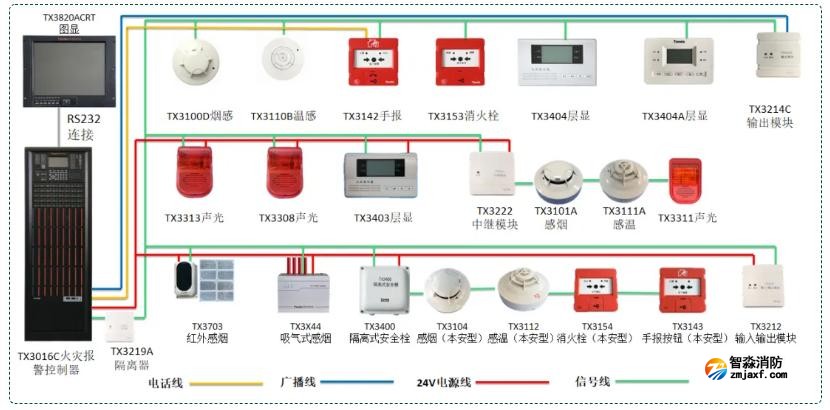

泰和安四線制火災自動報警及聯動控制系統圖：

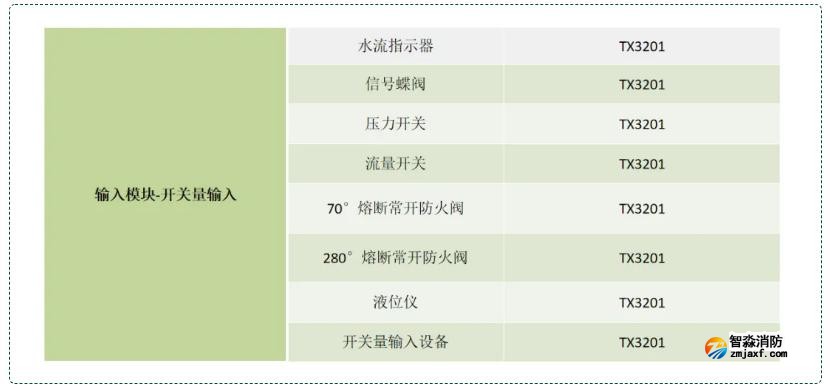

輸入模塊配接設備種類：

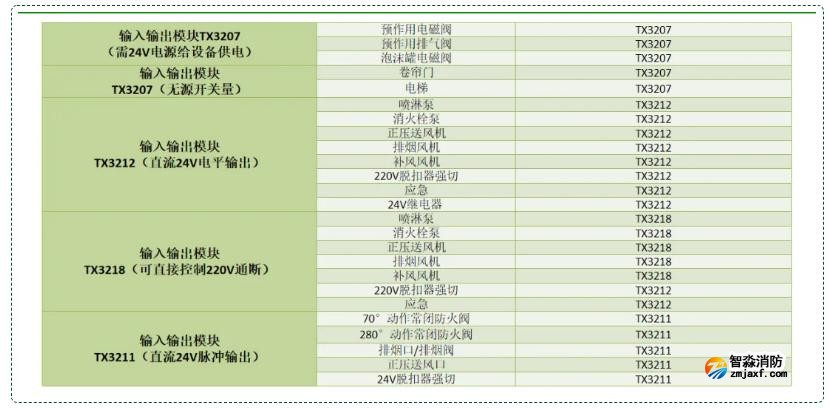

輸入輸出模塊配接設備種類：

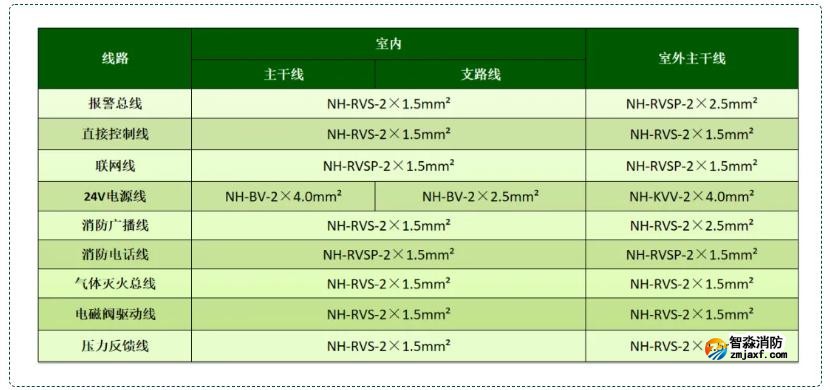

火災自動報警及聯動控制系統線型選擇：

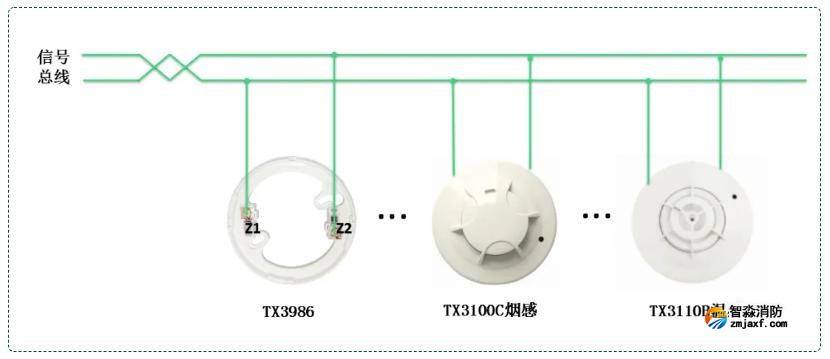

TX3100D感煙/TX3110B感溫火災探測器接線圖：

TX3142手動報警按鈕接線圖：

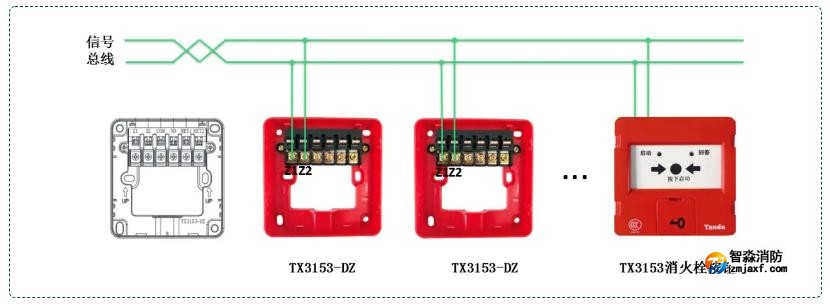

TX3153消火栓按鈕接線圖：

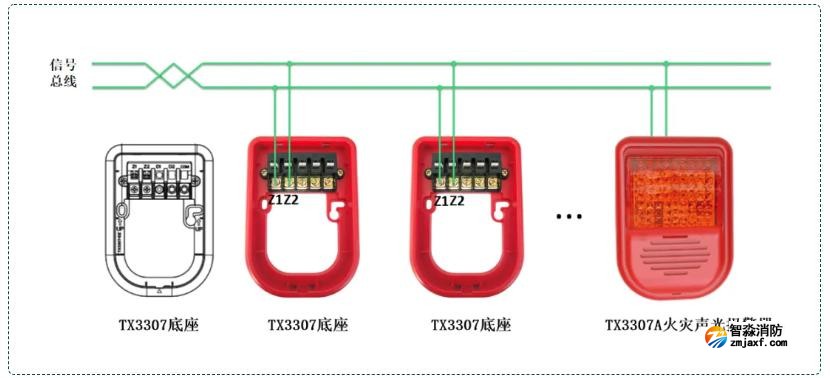

TX3307A火災聲光報警器接線圖：

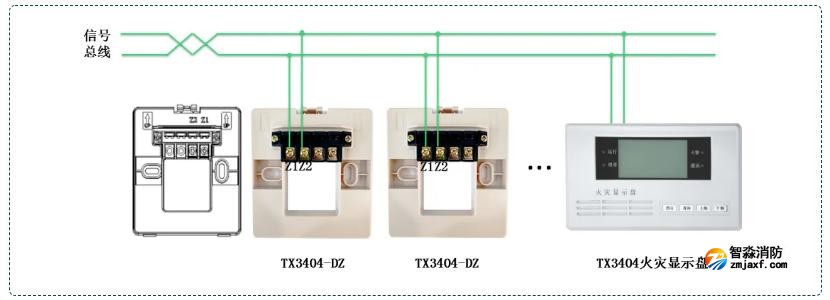

TX3404火災顯示盤接線圖：

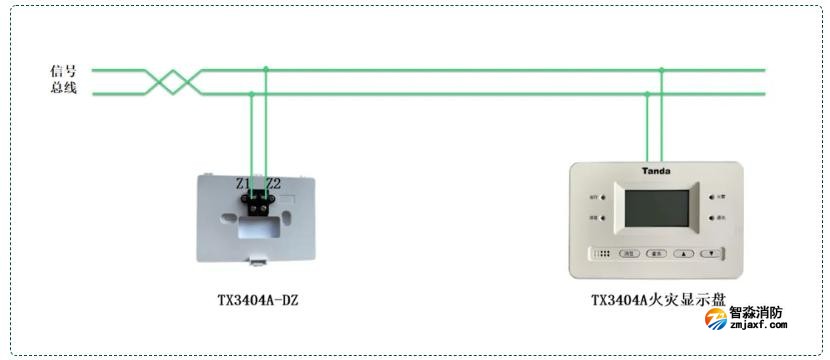

TX3404A火災顯示盤接線圖：

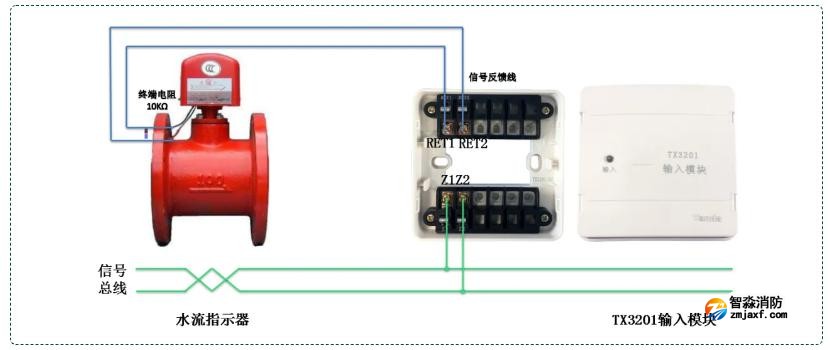

TX3201輸入模塊接水流指示器：

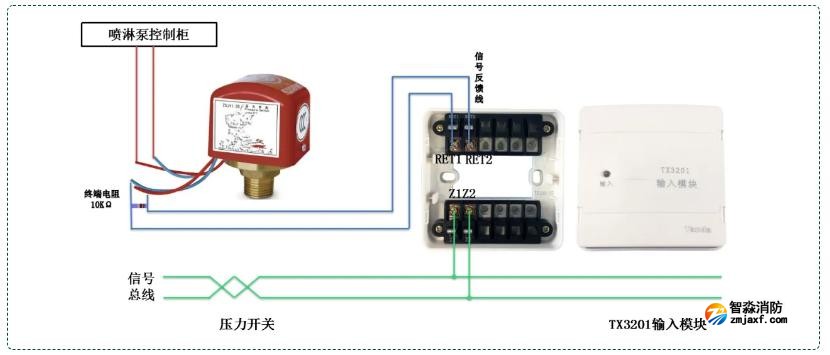

TX3201輸入模塊接壓力開關：

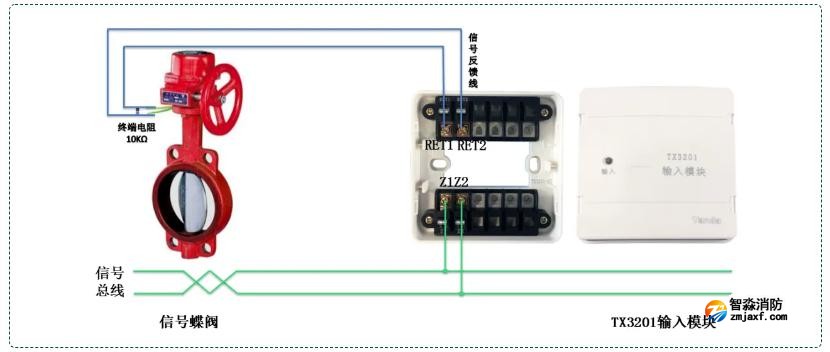

TX3201輸入模塊接信號蝶閥：

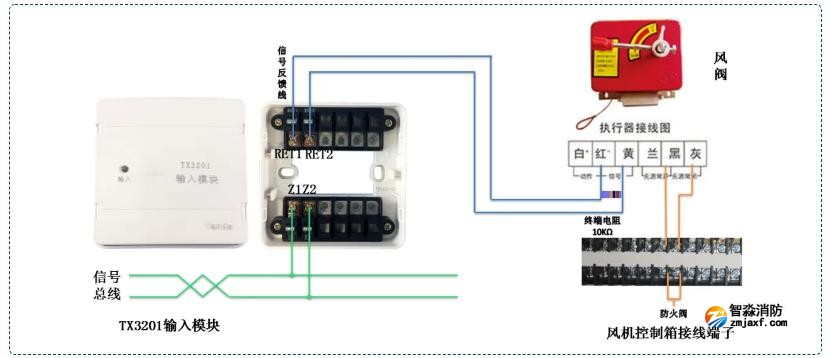

TX3201輸入模塊接風閥接線圖：

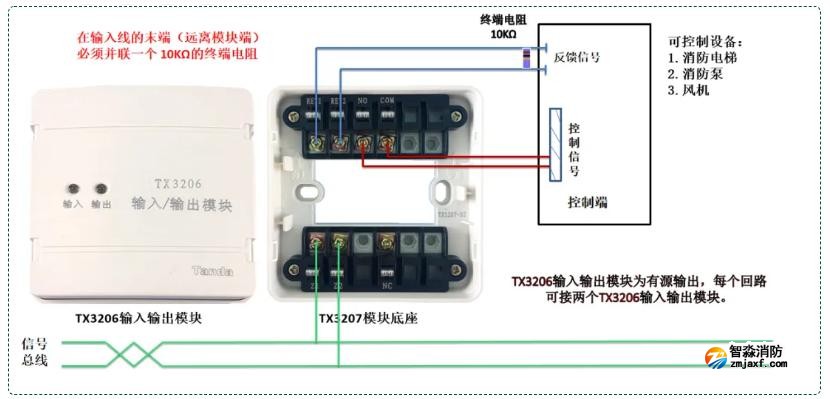

TX3206輸入輸出模塊接線圖：

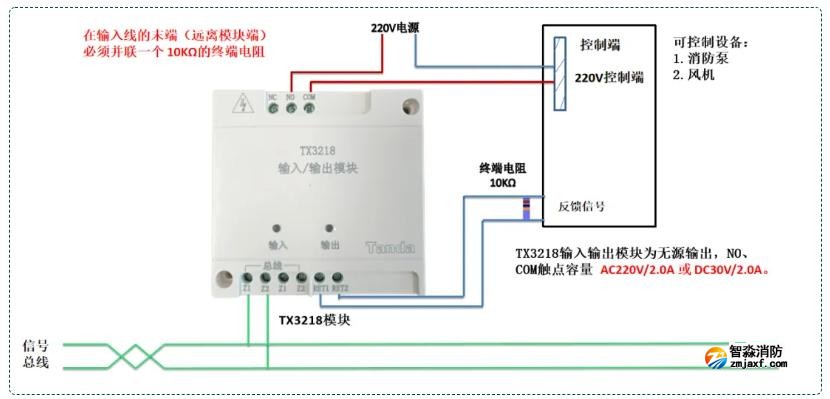

TX3218輸入輸出模塊接線圖：

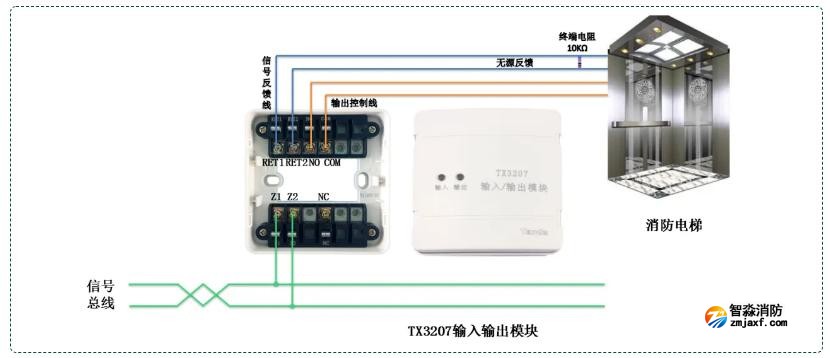

TX3207輸入輸出模塊常開觸點控制消防電梯接線圖：

TX3207輸入輸出模塊常閉觸點控制消防電梯接線圖：

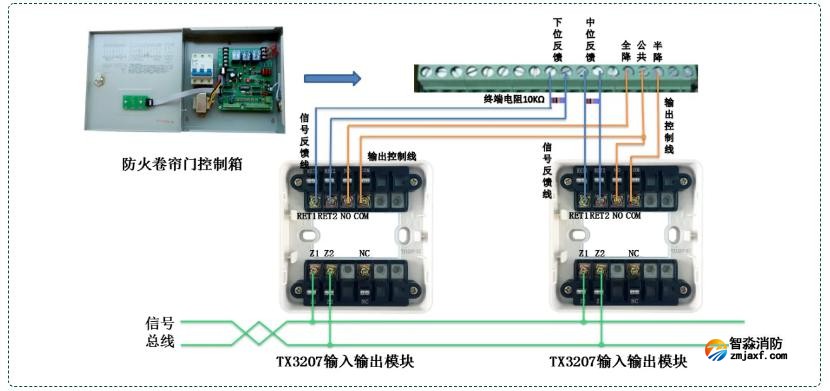

TX3207輸入輸出模塊控制防火卷簾接線圖：

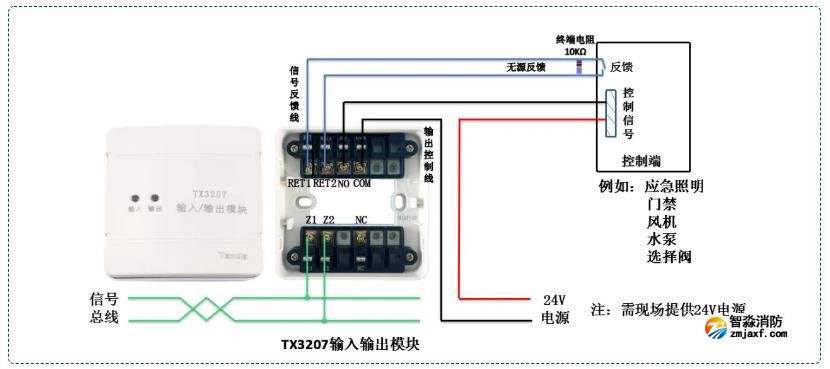

TX3207輸入輸出模塊有源輸出接線方式：

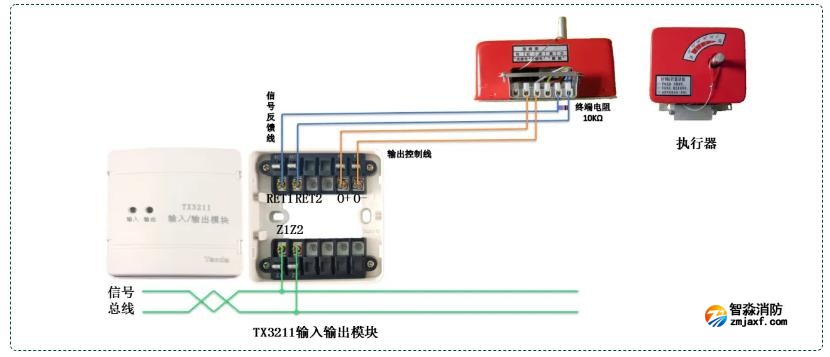

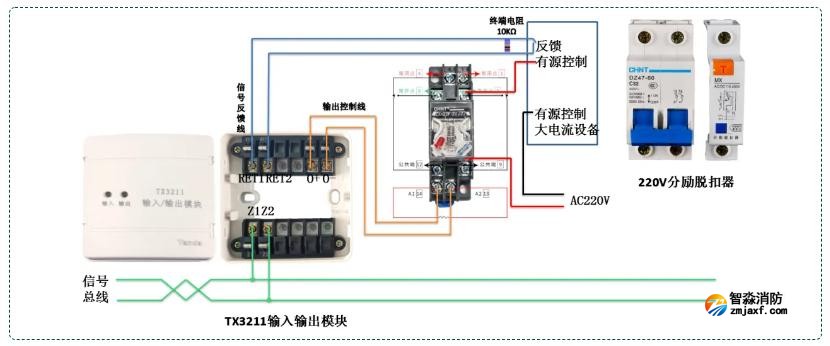

TX3211輸入輸出模塊控制風閥接線圖：

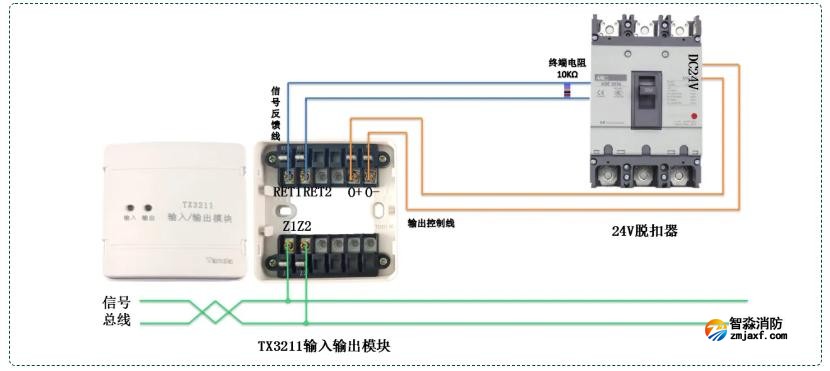

TX3211輸入輸出模塊控制照明配電接線圖：

TX3211輸入輸出模塊控制照明配電接線圖：

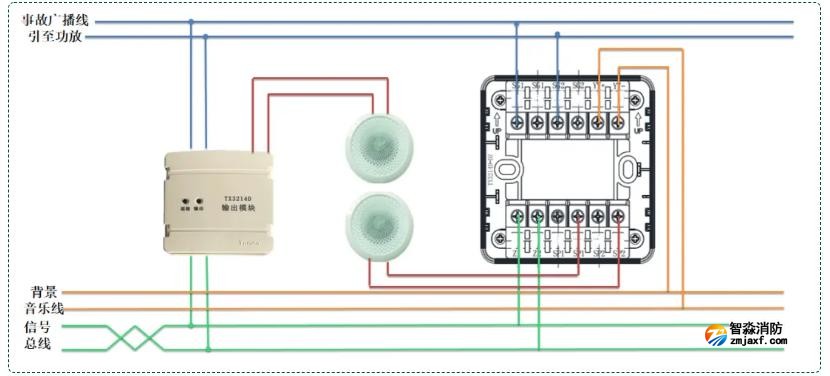

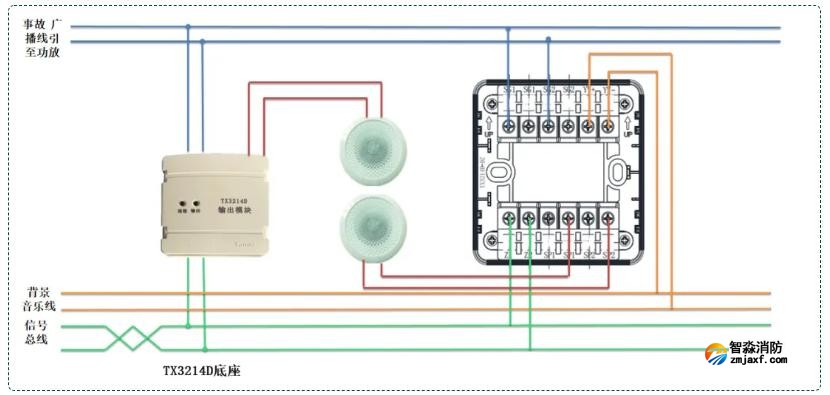

TX3214D輸出模塊接線圖：

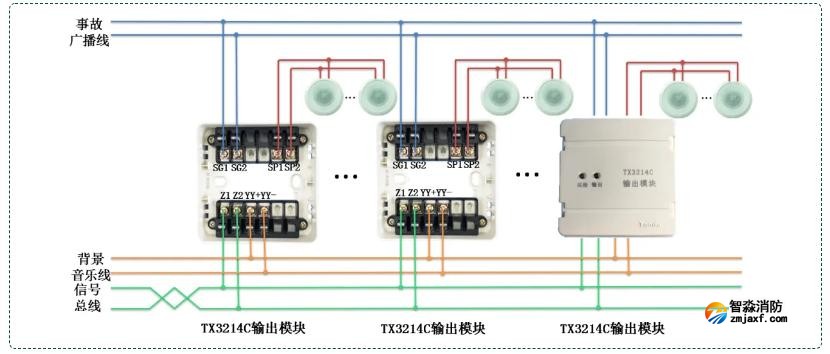

TX3214C輸出模塊接線圖：

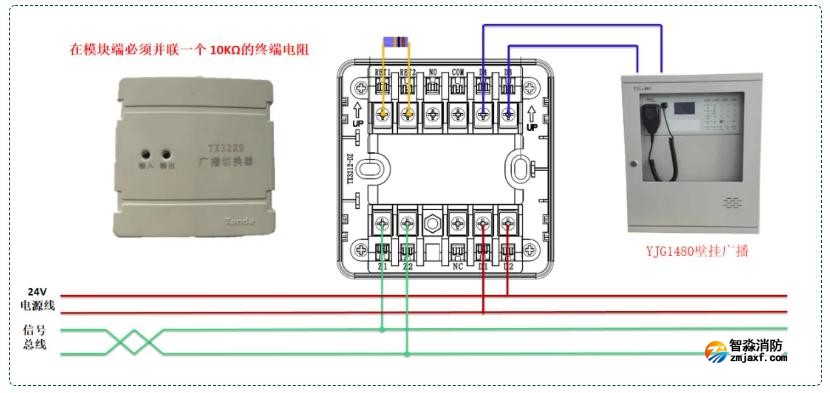

TX3229廣播切換模塊接線圖：

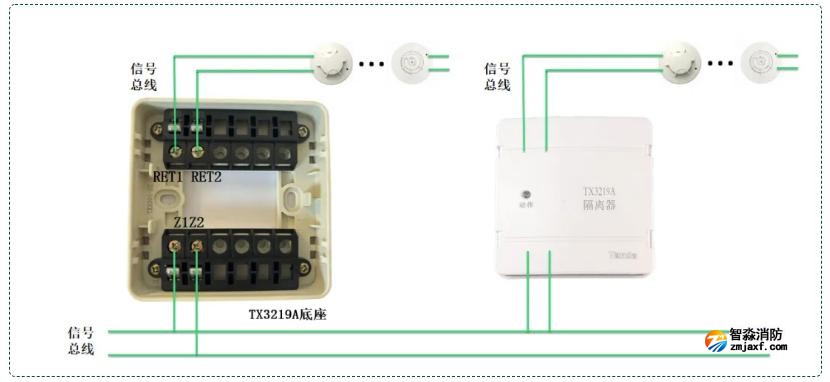

TX3219A隔離器模塊接線圖：

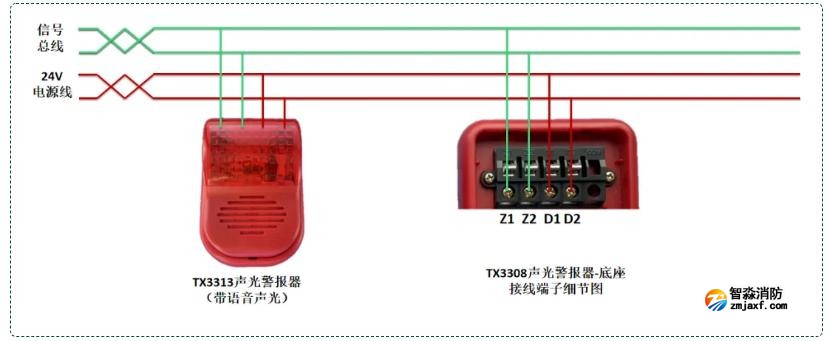

TX3313聲光警報器（四線制）接線圖：

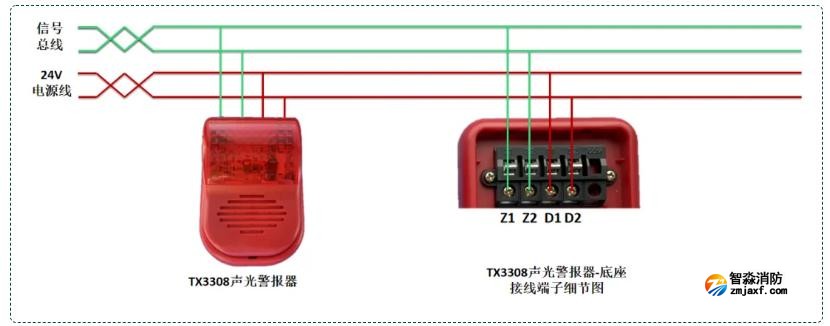

TX3308聲光警報器（四線制）接線圖：

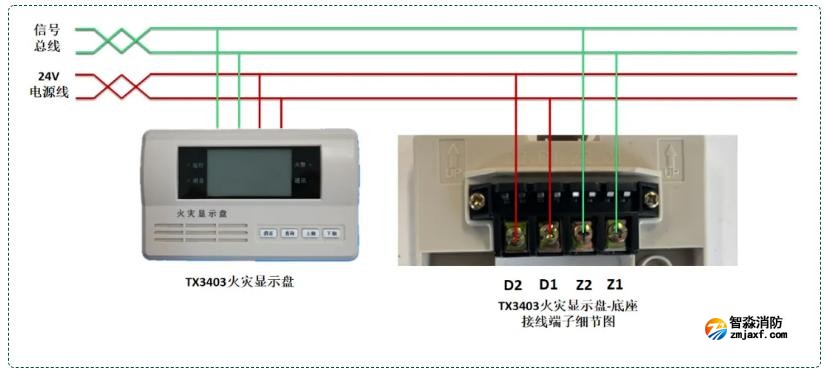

TX3403火災顯示盤（四線制）接線圖：

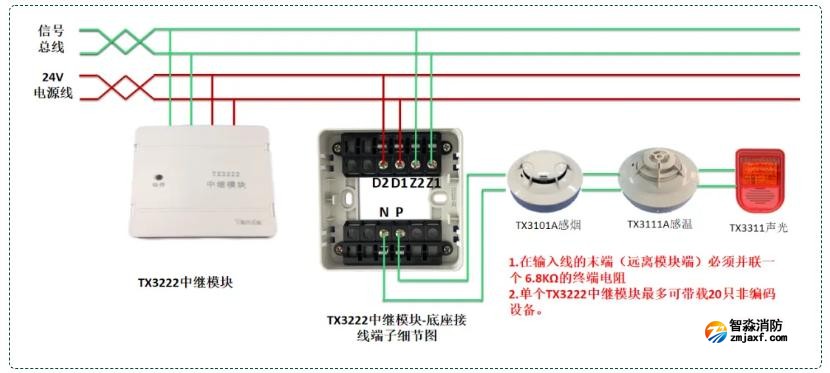

TX3222中繼模塊（四線制）接線圖：

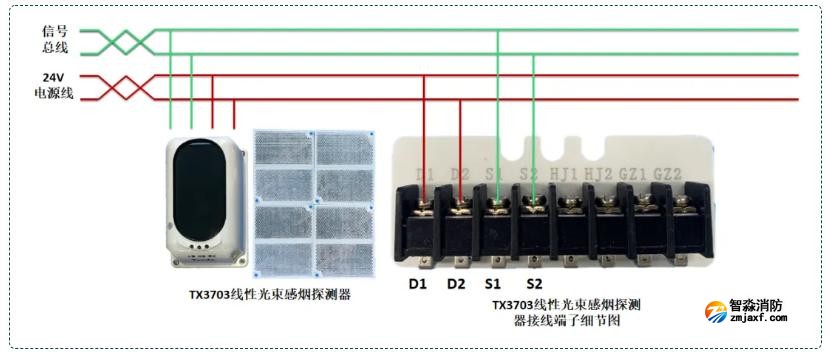

TX3703線性光束感煙探測器（四線制）接線圖：

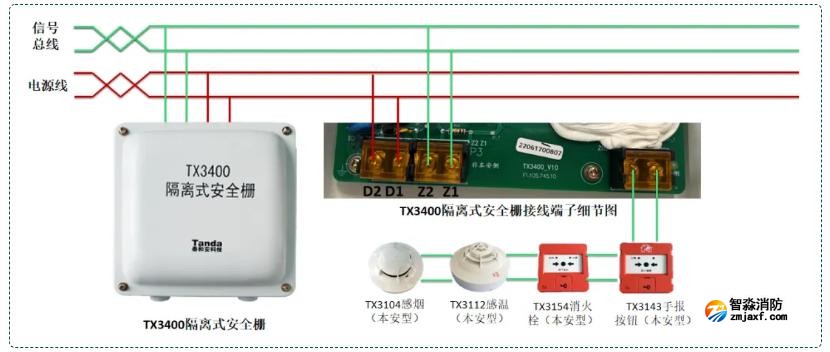

TX3400隔離式安全柵（四線制）接線圖：

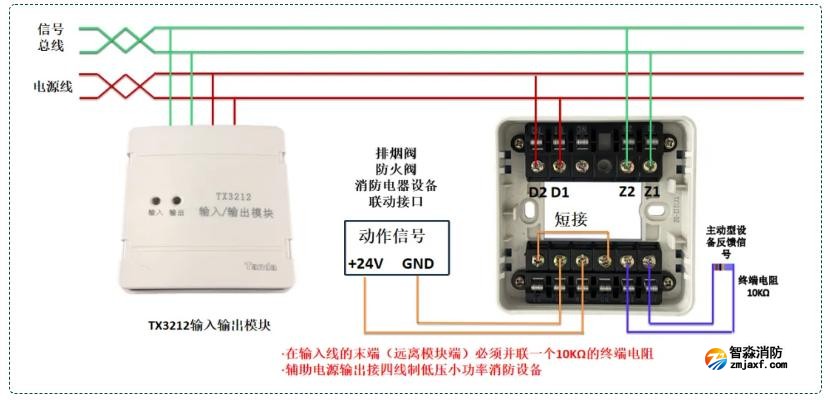

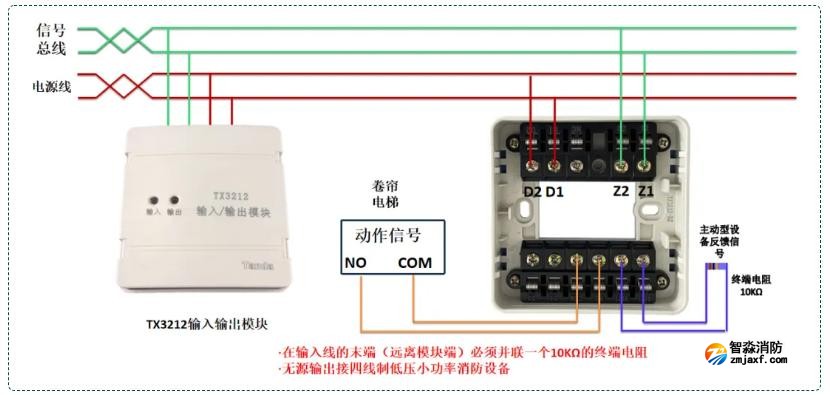

TX3212輸入輸出模塊（四線制）接線圖：

TX3212輸入輸出模塊（四線制）接線圖：

TX3212輸入輸出模塊（四線制）接線圖：

TX3520C/8多線盤接線圖：

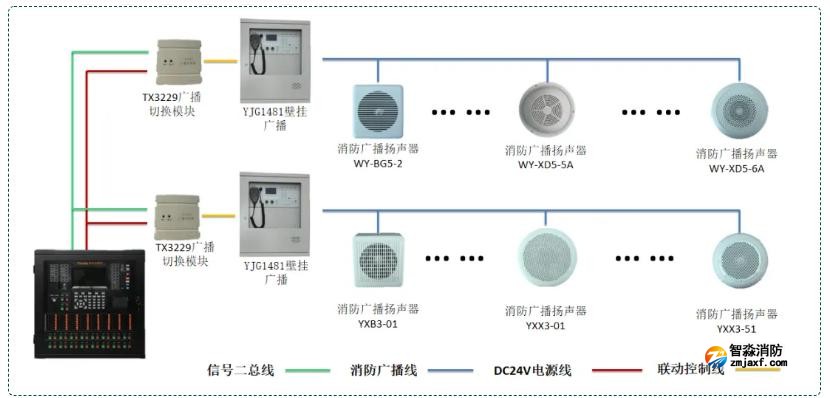

消防廣播系統接線圖：

消防廣播系統接線圖：

TX3214D輸出模塊接線圖：

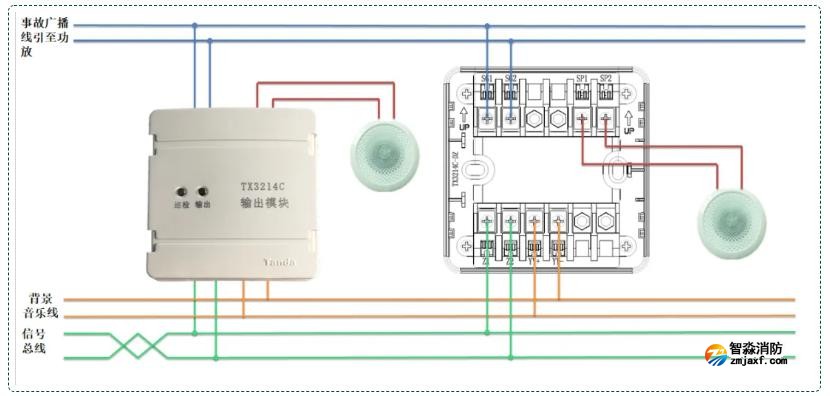

TX3214C輸出模塊接線圖：

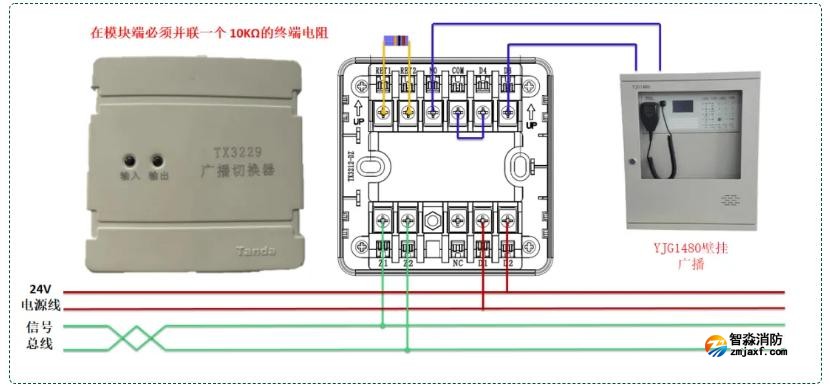

TX3229廣播切換模塊接線圖：

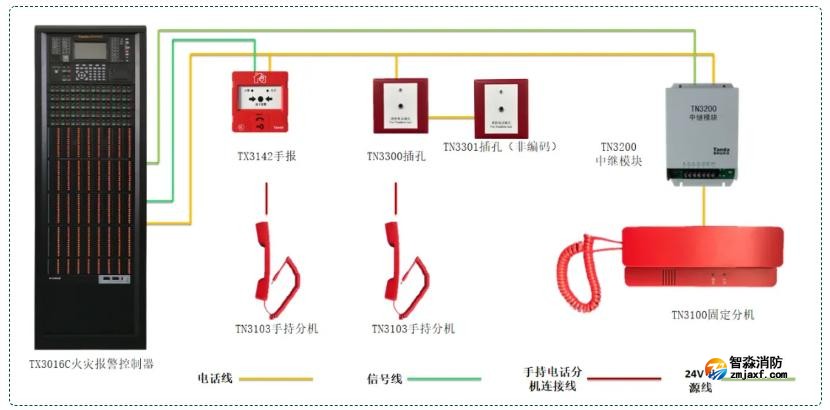

消防電話系統接線圖：

消防電話系統接線圖：

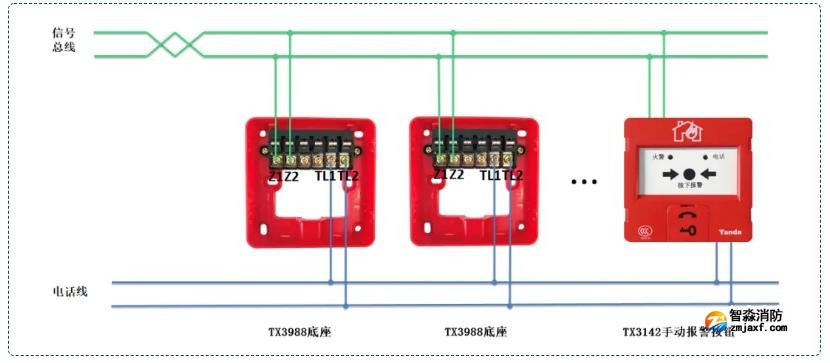

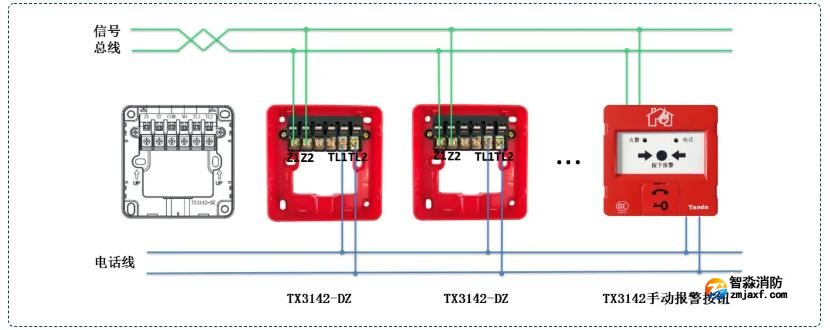

TX3142手動報警按鈕：

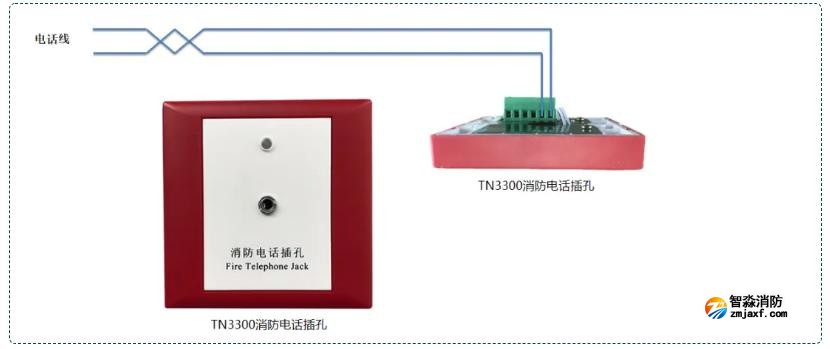

TN3300消防電話插孔接線圖：

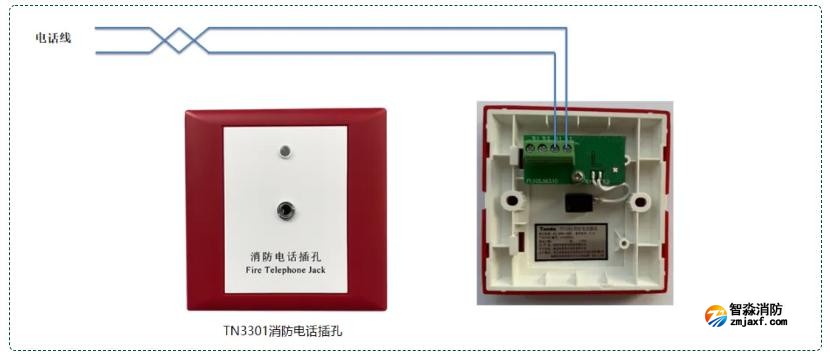

TN3301（非編碼）消防電話插孔接線圖：

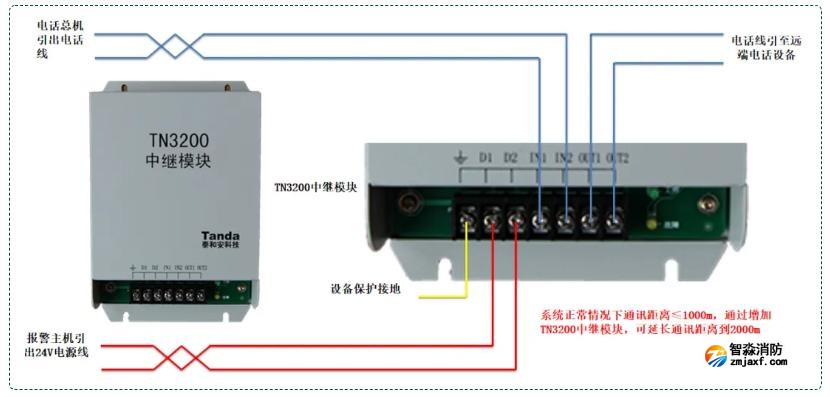

TN3200中繼模塊接線圖：

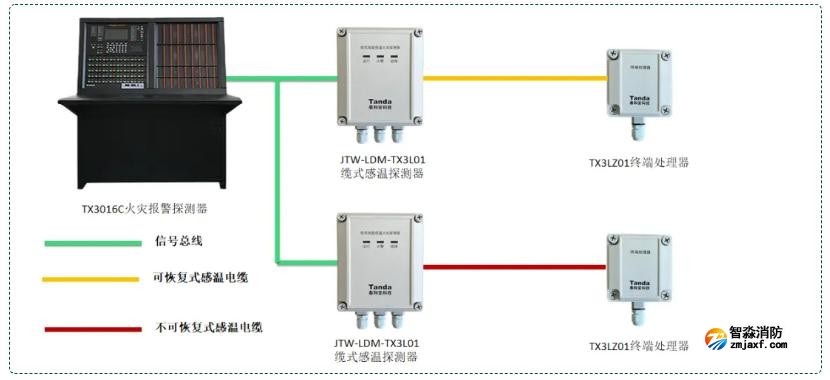

感溫電纜探測器系統接線圖：

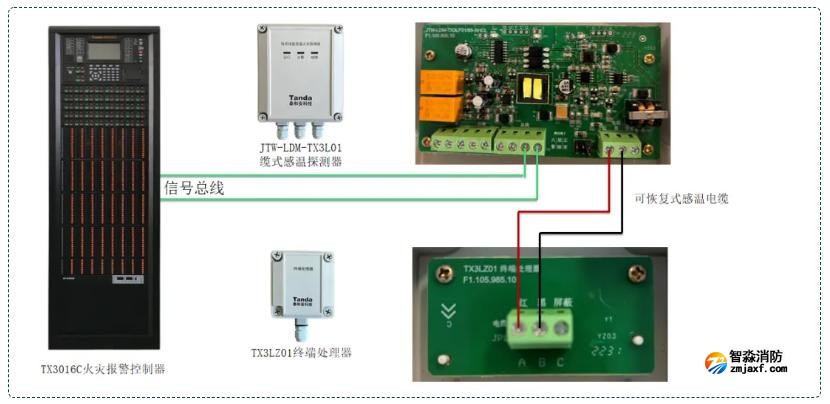

可恢復式感溫電纜探測器系統接線圖：

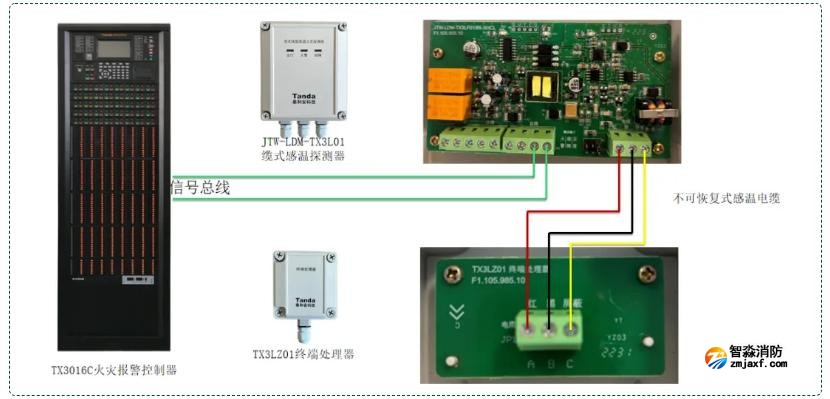

不可恢復式感溫電纜探測器系統接線圖：

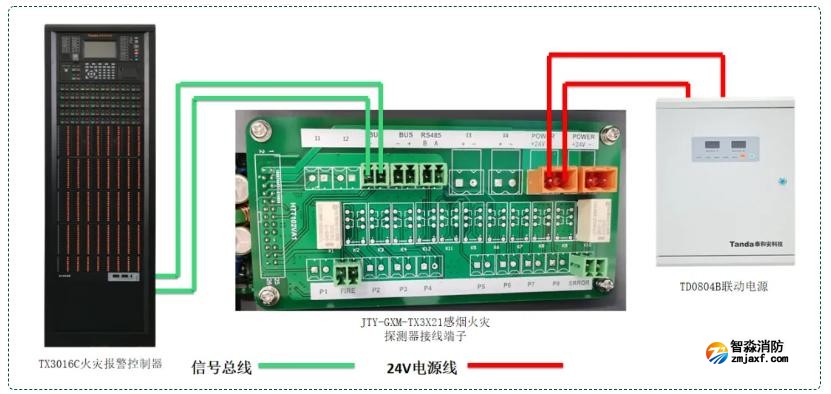

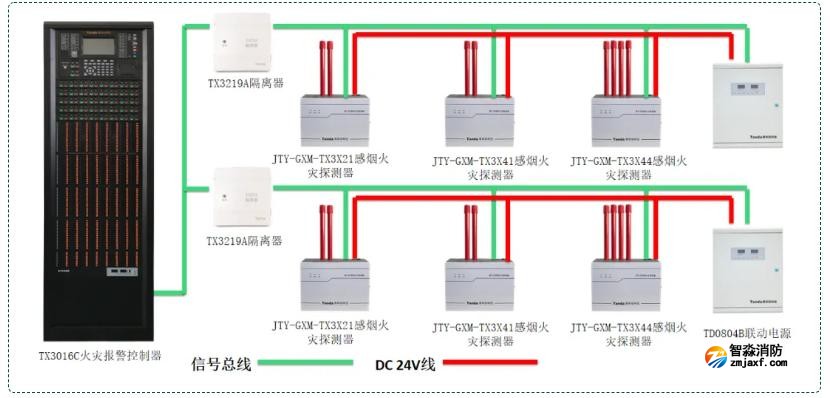

吸氣感煙火災探測系統接線圖：

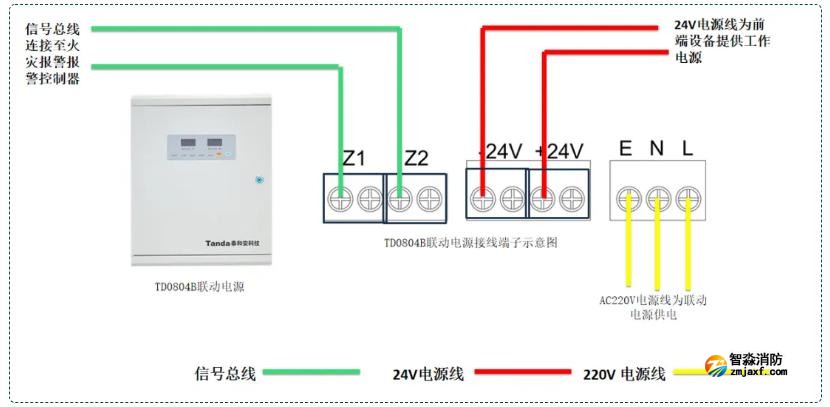

TD0804B聯動電源接線圖：

吸氣感煙火災探測系統接線圖：
