隨著行業標準規范的增多，消防報警技術迭代迅速，導致產品功能多樣、型號繁雜，電氣設計及相關人員面臨不小的挑戰。

產品迭代過程中，“二線制”將供電與信號線路合二為一，共用一個總線，無需電源線，在設計應用中更簡約、高效，同時降低施工成本。今天帶大家快速了解一下二線模塊的應用。

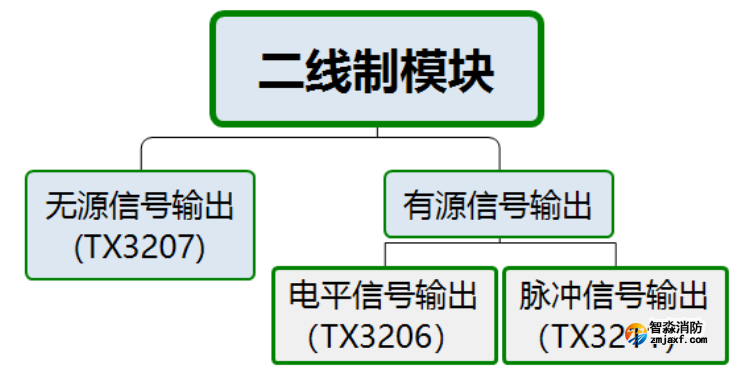

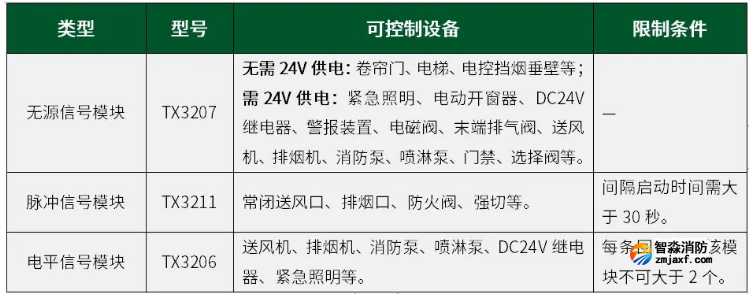

二線制模塊，主要分為以下三類：

1、無源信號輸出模塊（TX3207）

　　功能特點：提供一組無源觸點輸出，可設置為常開或常閉信號，觸點容量30V/2.0A。

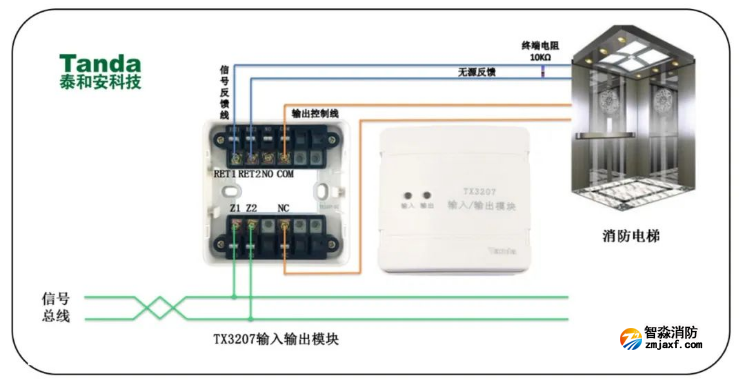

　　應用場景1：無需提供24V電源的被動型控制設備。

　　例如：啟動卷簾門、電梯、電控?fù)鯚煷贡诘取?/p>

　　應用場景2：就近可取24V消防備用電源的被動型控制設備。

　　例如：啟動緊急照明、電動開窗器、DC24V繼電器、警報裝置、電磁閥、末端排氣閥、送風機、排煙機、消防泵、噴淋泵、門禁、選擇閥等。

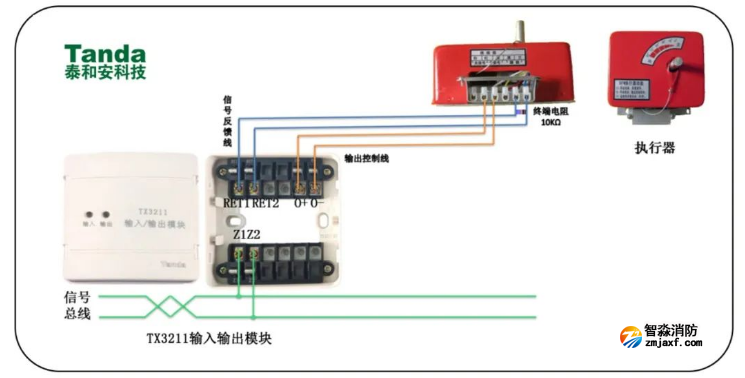

2、24伏脈沖信號輸出模塊（TX3211）

　　功能特點：可輸出24V脈沖電壓，容量：DC32V/1.5A/30ms。

　　應用場景：不需要持續供電的被動型控制設備。

　　例如：啟動常閉送風口、排煙口、防火閥、強切等。

　　應用限制條件：間隔啟動時間需大于30秒。

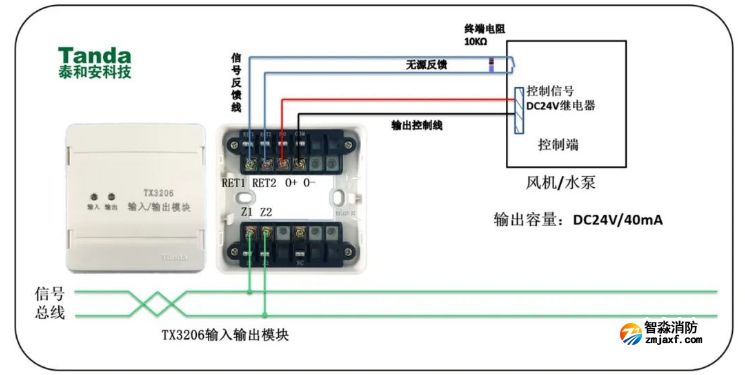

3、24伏電平信號輸出模塊（TX3206）

　　功能特點：可輸出24V電平電壓，持續輸出40mA電流。

　　應用場景：需要持續供電的被動型控制設備。

　　例如：啟動送風機、排煙機、消防泵、噴淋泵、DC24V繼電器、緊急照明等。

　　應用限制條件：每回路接入該模塊不可大于2個。

實際應用表明，只需根據模塊特點靈活應用，即可大幅簡化設計，降低施工成本。同時，依托產品芯片的功能深化及功耗的有效控制，其穩定性值得信賴，已在越來越多的項目中廣泛應用。
