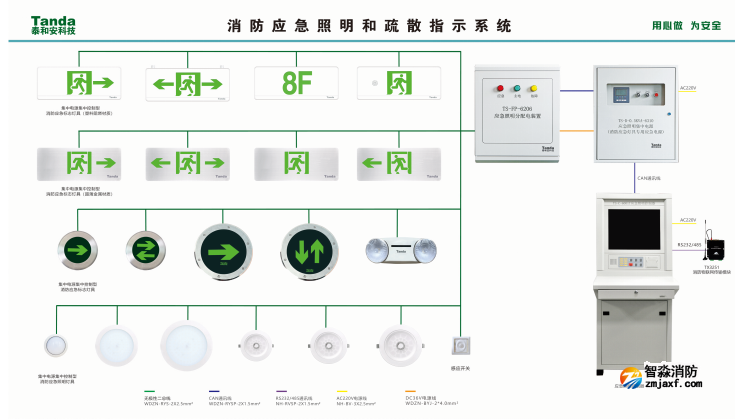

泰和安消防應急照明和疏散指示控制系統設計說明：

1)本系統設計采用《集中電源集中控制型消防應急燈具》系統，系統符合《GB17945-2010》消防應急照明和疏散指示系統國家標準，并具備公安部消防產品認證中心出具的檢驗報告和產品證書。

2)標志燈具的圖形標志顏色為綠色，其表面亮度大于50cd/m2，小于300cd/m2。照明燈具的光通量應大于50lm。

3)應急照明疏散指示系統內的每個終端設備具有獨立的地址編碼（采用TX6930編碼器編碼），控制器應能對與其連接的每個設備實時在線檢測，并顯示工作狀態。當系統內的任何一設備發生故障時，控制器應發出故障聲、光信號，故障排除后，故障信號自動消除。

4)火災發生時，疏散系統根據火災報警系統的聯動信息，自動執行以下動作：

　　a)應急照明控制器進入應急狀態，并控制與其配接的終端設備進入應急狀態；

　　b)應急照明分配電裝置的應急指示燈亮，蜂鳴器響；

　　c)應急電源進入應急供電狀態；

　　d)應急標志燈具進行調向，指向危險區域的疏散指示箭頭圖案不亮，指向安全區域的疏散指示箭頭圖案常亮或閃亮；

　　e)應急照明燈具轉入應急狀態，區域內的照明燈具點亮。

5)嵌墻式標志燈具和地埋式標志燈具需配本公司專用預埋盒，吊裝式標志燈具需選配吊鏈等配件進行現場安裝。地埋式標志燈具線路需要使用防水、防腐蝕電纜，地埋式標志燈具的防護等級應達到IP67，其他設備的防護等級不應小于IP30。

6)通訊部分，控制器與分配電裝置、應急電源采用CAN通訊線，使用WDZN-RYSP-2×1.5mm2線，最大傳輸距離1200m。當CAN節點較多時，需增加CAN中繼設備。

7)總線部分，分配電裝置與燈具間連接線，使用WDZN-RYS-2×2.5mm2（建議采用截面積≥2.5mm2的線材），最大布線長度為200m，總線布線采用樹枝狀連線方式。

8)電源線部分，應急電源與分配電裝置間的電源連接線使用WDZN-BYJ-2*4.0mm2線。

9)火災報警系統與消防應急疏散系統間通訊方式采用CAN或者RS485通訊方式，使用WDZN-RYSP-2×1.5mm2線，最大傳輸距離1200m。

10)TS-D-0.25KVA-6310A集中電源、TS-D-0.5KVA-6310集中電源和TS-FP-6206分配電裝置默認與TS-C-6001控制器配接。集中電源可以通過界面設置配接控制器。TS-FP-6206分配電裝置可以通過撥碼開關第8位選擇要配接控制器。

11)現場布線盡量遠離高壓電線。

12)系統施工時應通知我司派技術人員指導。
