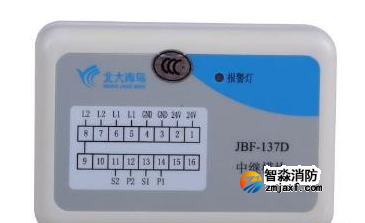

JBF-137D中繼模塊注意事項

　　注意接線，24V線接反了的話，可能會燒壞設備。

　　注意需要配接4.7K的電阻。14腳能提供可復位的24V電源。

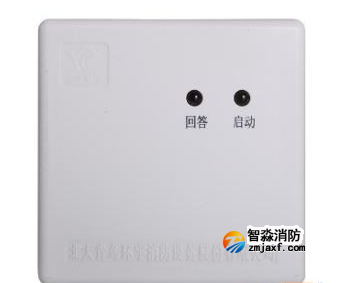

JBF-3141輸入輸出模塊注意事項

　　1、多數問題處理方式跟3131相同，唯一注意的是要不要接24V。

　　2、有的3141模塊剛開始時的常開端是閉合的，通一下電就好了。

　　3、當不能登記時，看一下末端電阻是不是10K的。

　　4、正常9，10回答兩端電壓為5V左右。

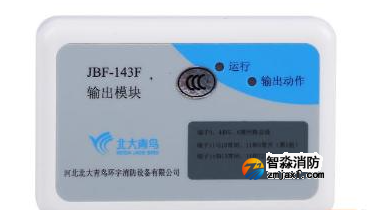

JBF-143F輸出模塊注意事項

　　1、不用接24V電源，注意背景音樂和應急廣播的切換；

　　2、如果有問題現場音箱不響，可以把音頻線不進模塊直接接音箱試試；

　　3、JBF-143F輸出模塊觸點容量為60W。如果下口設備功率太大建議加繼電器。

JBF-151F/D雙切換接口盒注意事項

　　1、模塊不用編碼，每路多線盤配接一塊，注意點動輸出和持續輸出兩種不同的接線方法。

　　2、在現場壓降大無法啟動現場設備時，模塊需要加壁掛電源，此時注意共地的問題。

　　3、消火栓按鈕的應答線不要和151的應答線接到一起同一對回答端子上，那樣消火栓的應答燈會被點亮。同樣141的回答也不能和151的回答接一個接線端子上。

JBF-155F多線切換接口盒注意事項

　　與JBF-151F/D注意事項差不多。另，信號線和電源線不要接反了，均有極性。應答端需要配接1K電阻。

JBF-138中繼模塊意事項

　　需要配給24V電源，能帶32個編址探測器，有火警和故障繼電器輸出，觸點容量為24V/2A。一個回路能帶16個138中繼模塊。

VCM3265A CAN中繼模塊注意事項

　　兩種功能，一種是延長通訊距離，一種是電氣隔離保護。本身需要24V電源，可延長通訊距離1000米。配接120Ω的終端電阻。

JBF-3131輸入模塊登記問題

　　故障現象：登記不上線

　　處理方法：

　　1、可能是編碼問題，用編碼器測試。

　　2、可能是沒壓電阻，或壓的電阻遠遠大于10KΩ

　　3、外線接觸不良，檢查線路有沒有問題。

　　4、正常9，10回答兩端電壓為5V左右。
