介紹：

利達LD9203EN是依據 GB16806-2006《消防聯動控制系統》設計開發的。通過 CANBus 與本公司生產的全系列火災報警控制器 配套使用, 通過雙 RS232 與本公司生產的 LD188EL 系列火災報警控制器配套使用。該盤具有 32 路多線或總線控制功能，既可 以作為總線盤間接控制現場設備，也可以作為多線盤直接控制現場設備。該盤還具備按鍵保護、現場信息上傳、線路故障檢 測以及輸出線過流保護等功能。

功能：

★ 采用 CANBus、雙 RS232 通訊方式，既能和 EN 系列控制器又能和 LD188EL 系列控制器配接使用。

★ 每臺最多控制 32 路總線或多線輸出設備。

★ 多線輸出控制可通過配置多線輸出板實現。

★ 具有鍵盤鎖定功能，可以防止誤操作。

★ 每路具備 1 個啟停鍵、3 個指示燈（啟動、反饋、故障指示各 1 個）。

★ 多線盤的每路都具有線路故障檢測功能。

★ 多線盤的每一路都具有更大 1A 的驅動能力，多線輸出板的更大 輸出電流為 5A。

★ 多線輸出盤可通過撥碼開關選擇與受控設備間三線連接或兩線連接，兩線連接時需配合 LD6803 模塊使用。

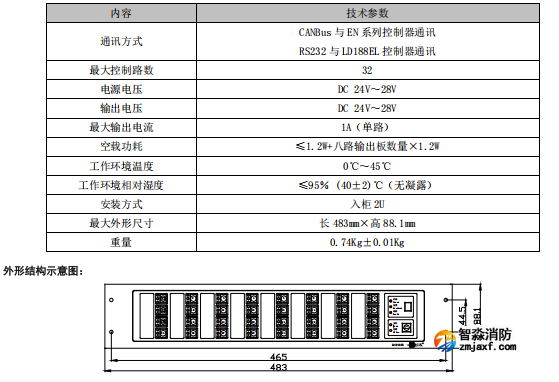

主要技術指標：

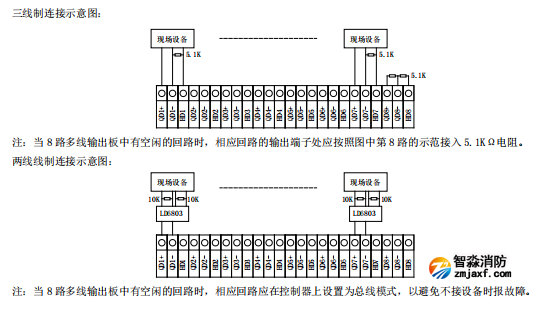

端子示意圖與接線方式：

與 EN 系列控制器連接時，需要 24V 和 CAN 總線接線端子。

與 LD188EL 系列控制器連接時，需要 24V 電源端子和 RS232 通訊線（10P 排線）相連。

多個盤同時使用時，通訊線可以級聯連接。

當作總線盤使用時僅用上圖（外形尺寸圖）所示總線控制盤即可，當作多線盤使用時，需要增加 8 路多線輸出板，每塊 8 路多線輸出板具有 8 路多線輸出功能，可通過撥碼開關選擇輸出地址和選擇輸出的兩線接法或三線接法。
