介紹：

利達LD6801ED-1采用單片機和智能軟件，特殊防潮技術、表面貼裝(SMT)生產工藝和插拔式結構設計，工作穩定可靠，具有 較強的抗干擾能力。主要用于防火卷簾門、消防風機、消防泵等設備的控制,可以與利達公司生產的全列火災報警控制器配合 使用。滿足 GB 16806-2006《消防聯動控制系統》、CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01《強制性 產品認證實施細則》,符合認證要求。

功能：

 ★ 二總線，無極性,無需外接 DC24V 電源。

★ 采用電子編碼，占一個地址點（0～255）。

★ 可輸出一路無源常開點信號。

★ 可輸入一個聯動設備動作后的反饋輸入信號。

★ 單色指示燈顯示模塊動作信息。

★ 輸入線路斷線、輸出線路短路或斷路時，模塊返回故障信息。

★ 可配接我公司在售的全系列火災報警控制器。

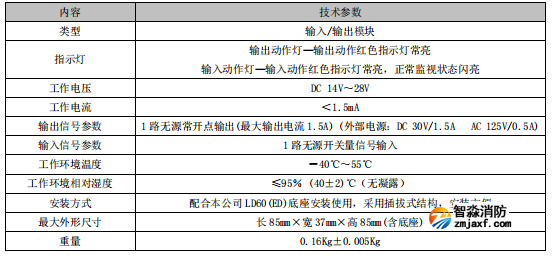

主要技術指標：

外形結構示意圖：

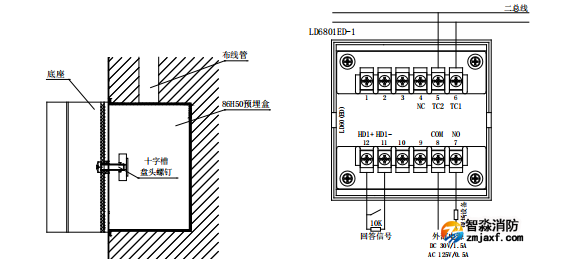

安裝及接線示意圖：

安裝步驟：

★ 用螺釘將模塊通用底座 LD60(ED)安裝在 86H50 預埋盒固定孔上。

★ 將各導線由底部進出線孔穿入并與相應端子正確連接。

★ 系統接線校驗后，將模塊底殼上的文字與底座定位孔邊上的文字方向一致，扣在底座上，并按壓使兩部分扣緊合縫。

布線要求：

★ 二總線：宜選用截面積≥1.5mm2 的耐火雙色雙絞銅芯線或選用截面積≥1.5mm2 的耐火銅芯電纜，耐壓≥250V，線路 末端總線電壓低于 14V 時需增大導線截面積，或加裝總線中繼器(不宜采用平行線）。 ★ 穿管要求：應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，金屬管和金屬線槽應可靠接地，并應在 金屬管或金屬線槽上采取防火保護措施。嚴禁與其他系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采 用穿金屬管或密閉的金屬線槽。
