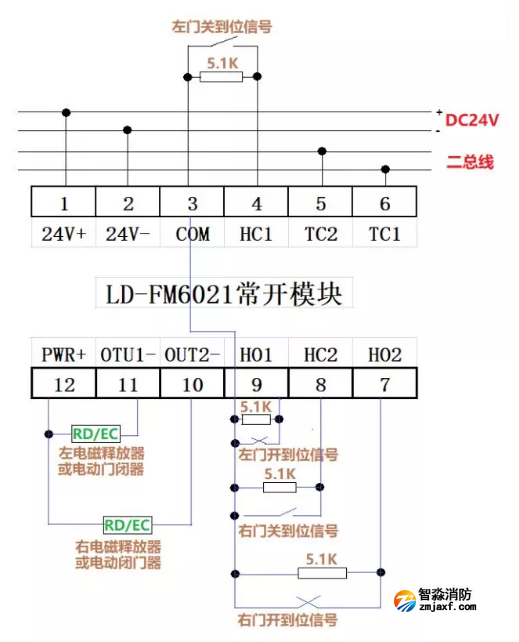

LD-FM6021常開模塊接線說明：

　　1、2接電源24V，有極性，1接正極、2接負極

　　5、6接信號線，無極性

　　11、12端子接左電磁釋放器或電動閉門器

　　9、3接左門開到位信號，遠端并接5.1KΩ電阻

　　4、3接左門關到位信號，遠端并接5.1KΩ電阻

　　12、10端子接右電磁釋放器或電動閉門器

　　7、3接右門開到位信號，遠端并接5.1KΩ電阻

　　8、3接右門關到位信號，遠端并接5.1KΩ電阻

　　可接雙門/單門，單位接標注為1的端子（12、11、9、4、3）；雙門時，右門比左門延時6秒啟動。

LD-FM6021常開模塊類型設置：

　　按編碼器“類型”鍵，選擇“E/L”來“讀/寫”；

　　“144”為雙門有輸出，默認值

　　“145”為單門有輸出

　　“146”為雙門無輸出

　　“147”為單位無輸出

匹配電阻和開到位信號檢測設置：

　　按編碼器“類型”鍵，選擇“7/9”來“讀/寫”；

　　“3”為檢測匹配電阻，檢測開到位信號，默認值

　　“0”為全部檢測

　　“1”為檢測匹配電阻，不檢測開到位信號

　　“2”為不檢測匹配電阻，檢測開到位信號
