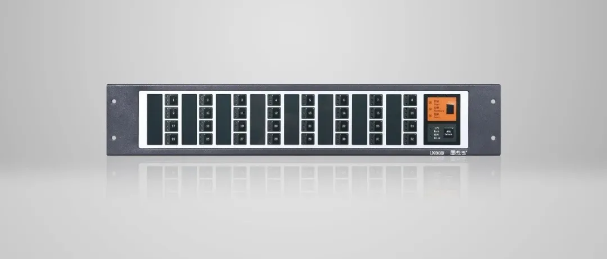

聯動控制盤LD9203EN

LD9203EN是依據GB16806-2006《消防聯動控制系統》設計開發的。通過CANBus與利達生產的全系列火災報警控制器配套使用,通過雙RS232與利達消防LD188EL系列火災報警控制器配套使用。

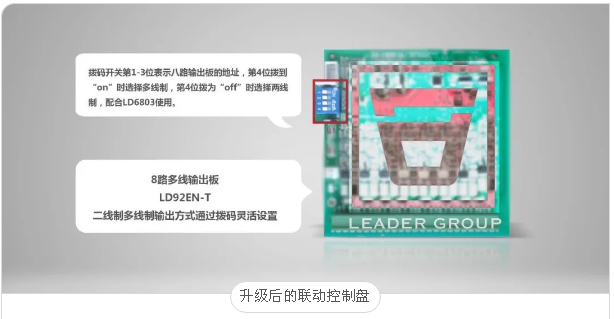

全新升級的聯動控制盤LD9203EN功能更強大，完美靈活滿足現場需求。具有32路多線或總線控制功能，既可以作為總線盤間接控制現場設備，也可以作為多線盤直接控制現場設備。該盤還具備按鍵保護、現場信息上傳、線路故障檢測以及輸出線過流保護等功能。作為多線盤時，可配接8路多線輸出板LD92EN-T可實現多線制輸出也可實現二線制輸出，二線制輸出時配接LD6803輸入輸出模塊使用。

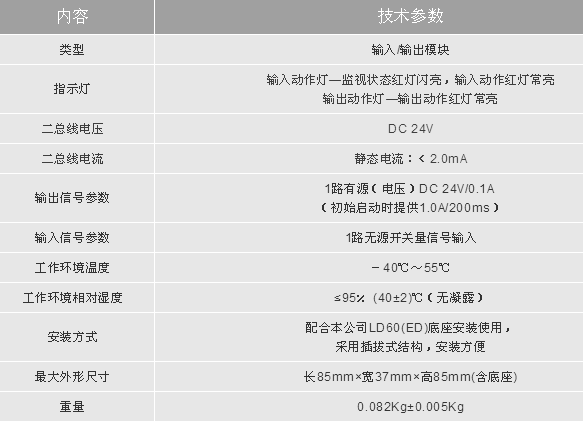

LD6803主要技術指標

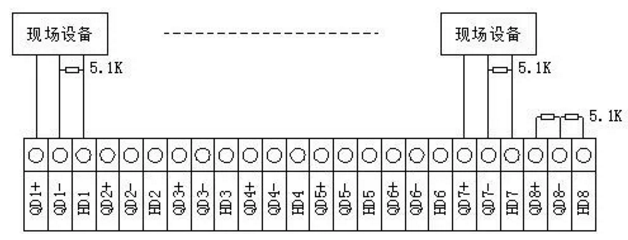

　　當被控設備和聯動控制盤距離較近時推薦使用多線制輸出方式，多線制連接示意圖

　　注：當8路多線輸出板中有空閑的回路時，相應回路的輸出端子處應按照圖中第8路的示范接入5.1KΩ電阻。

　　當被控設備和聯動控制盤距離較遠時，

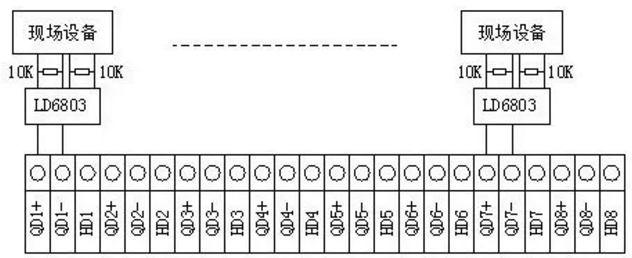

　　為降低施工成本和用線材料推薦使用二線制輸出方式，二線制連接示意圖

　　注：當8路多線輸出板中有空閑的回路時，相應回路應在控制器上設置為總線模式，以避免不接設備時報故障。
