海灣JTW-ZCD-G5H點型感溫火災探測器接線安裝技術

特點

海灣JTW-ZCD-G5H點型感溫火災探測器（以下簡稱探測器）為無極性二總線制，可與本公司生產的各

類火災報警控制器的報警總線以任意方式并接。探測器采用帶 A/D 轉換的單片機。本探測器結構新

穎、外形美觀、性能穩定可靠，特別適用于發生火災時有劇烈溫升的場所，與感煙探測器配合使用更

能可靠探測火災，減少損失。

探測器具有 A1R 和 BS 兩種類別，根據應用環境的不同，可使用編碼器進行現場設置。探測器具

有以下特點：

（1） 與控制器采用無極性二總線連接；

（2） 地址編碼由電子編碼器直接寫入，工程調試簡便可靠；

（3） 探測器具有 A1R 和 BS 兩種類別，可用于更廣泛的溫度環境；

（4） 指示燈指示明顯，360 度范圍可見。

主要技術指標

（1） 探測器類別：P（A1R 和 BS 可設，出廠默認類別為 A1R）

（2） 工作電壓：總線 24V

（3） 工作電流：

監視電流≤0.3mA

報警電流≤1.5mA

（4） 報警確認燈：紅色（巡檢時閃爍，報警時常亮）

（5） 故障指示燈：黃色（傳感器故障時常亮）

（6） 編碼方式：十進制電子編碼，編碼范圍在 1～242 之間

（7） 探測角度≤45°

（8） 使用環境：溫 度： A1R 類別：典型應用溫度 25℃；范圍 -10℃～50℃

                           BS 類別： 典型應用溫度 40℃；范圍 -10℃～65℃相對濕度≤95%，不凝露

（9） 外形尺寸：直徑 103mm 高：57mm（帶底座）

（10） 外殼防護等級：IP32

（11） 殼體材料和顏色：ABS，白色

（12） 重量：約 93g

（13） 安裝孔距：45mm～75mm

保護面積

當空間高度小于 8m 時，一個探測器的保護面積，對一般保護現場而言為 20m2～30m2。具體設

計參數應以《火災自動報警系統設計規范》（GB 50116）為準。

結構特征、安裝與布線

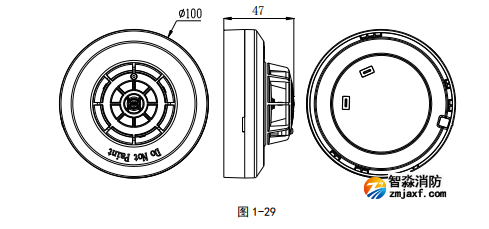

探測器外形示意圖如圖 1-29：

本探測器的安裝及布線與 JTY-GD-G5T 點型光電感煙火災探測器相同。
