特點

  海灣J-SAM-GSTN9313(Ex)消火栓按鈕表面裝一按片，當啟用消火栓時，可直接按下按片，此時消 火栓按鈕的紅色啟動指示燈亮，表明已向消防控制室發出了報警信息，火災報警控制器在確認了消 防水泵已啟動運行后，就向消火栓按鈕發出命令信號點亮綠色回答指示燈。本按鈕防爆類型為本質 安全型，符合 GB 3836.1-2010《爆炸性環境 第 1 部分：設備 通用要求》和 GB 3836.4-2010《爆炸 性環境 第 4 部分：由本質安全型“i”保護的設備》的有關規定，并取得了國家防爆產品檢驗機關 頒發的產品防爆合格證書，主要應用于石油及化工等易燃、易爆場所。

  本按鈕具有如下特點：

(1) 采用底座分離式結構設計，安裝簡單方便；先安裝底殼，線路調試完成后再裝主體進行開通調 試。

(2) 消火栓按鈕為可重復使用型，采用壓下報警方式，按下后可用專用鑰匙復位。

(3) 按下消火栓按鈕按片，消火栓按鈕提供的獨立輸出觸點，可直接控制其它外部設備。

(4) 用微處理器實現對消防設備的控制，用數字信號與火災報警控制器進行通信，工作穩定可靠， 對電磁干擾有良好的抑制能力；由微處理器對運行情況進行監視，給出診斷信息。

(5) 編碼型，可通過電子編碼器設定。

主要技術指標

(1) 工作電壓： 信號總線電壓：24V 允許范圍：16V~28V

(2) 工作電流： 監視電流≤0.25mA  報警電流≤0.8mA

(3) 輸出容量：額定 DC30V/100mA 無源輸出觸點信號，接觸電阻≤100m?

(4) 線制：消火栓按鈕與火災報警控制器信號二總線連接

(5) 編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在 1～242 之間任意設定

(6) 啟動零件型式：重復使用型

(7) 啟動方式：人工按下按片

(8) 復位方式：用專用鑰匙手動復位

(9) 指示燈：紅色啟動指示燈，巡檢時閃亮，消火栓按鈕按下時此燈點亮；綠色回答指示燈，消防水泵運行時此燈點亮

(10) 使用環境： 溫 度：-10℃～＋55℃ 相對濕度≤95%，不凝露

(11) 外形尺寸：95.4mm×98.4mm×52.5mm（含底殼）

(12) 外殼防護等級：IP43

(13)防爆標志：ExibⅡCT6 Gb

結構特征、安裝與布線

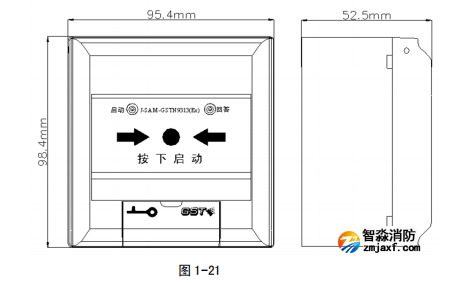

消火栓按鈕外形示意圖如圖 1-21 所示。

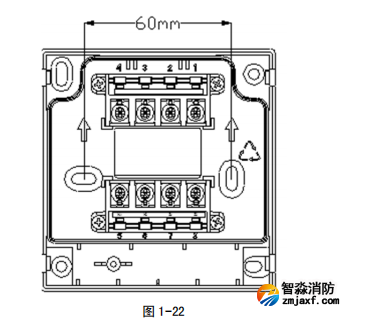

消火栓按鈕安裝方式與 J-SAM-GSTN9311(Ex)手動火災報警按鈕相同，對外接線端子示意圖如 圖 1-22 所示：

其中：Z1、Z2：接控制器二總線，無極性。 K1、K2：無源常開觸點，用于直接啟動外部設備。

布線要求：電纜均選用截面積不小于 1.0mm2 的本安電纜，且電纜間分布電容不得大于 0.083μF，分 布電感不得大于 4.2mH。

應用方法

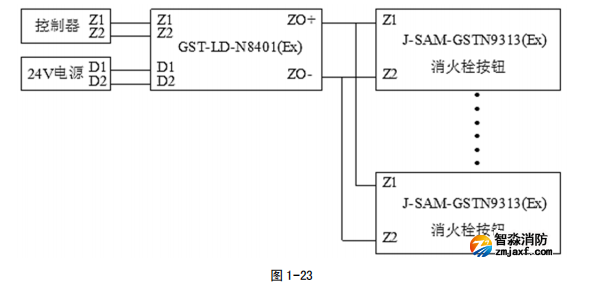

  消火栓按鈕與火災報警控制器及泵控制箱的連接為總線制啟泵方式，消火栓按鈕直接和信號二 總線連接。消火栓按鈕按下，即向火災報警控制器發出報警信號，火災報警控制器收到報警信號后， 將命令消火栓按鈕點亮綠色回答指示燈。 消火栓按鈕可安裝于危險區，通過 GST-LD-N8401(Ex)總線隔離式安全柵與安全區的火災報警 控制器連接，接線圖如圖 1-23 所示。
