ZD-GST-T1301組合式電氣火災監控探測器裝置安裝在0.4kV低壓配電系統中，用于檢測系
統中的剩余電流、溫度、電壓、電流等有關電氣火災隱患產生的電氣參數，當被保護線路中
監控裝置參數超過報警設定值時，能發生報警和控制信號，以便消除引起的電氣火災隱患。
產品采用RS485總線和4G無線網絡進行通訊，可以與其它監控報警器、監控單元或監控主
機聯合組成火災監控系統；適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國
家重點消防單位以及石油化工、文教衛生、金融、電信等領域的線路剩余電流和線路溫度等
檢測。

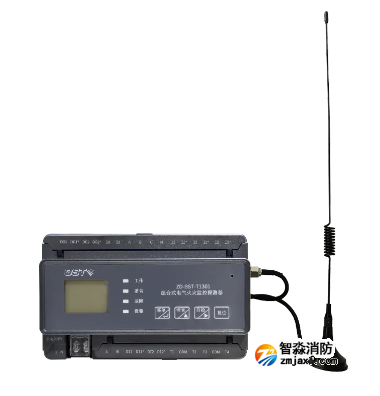

ZD-GST-T1301
組合式電氣火災監控探測器
產品特點
技術特性
輔助電源
?
額定電壓：AC220V
?
額定電壓值范圍：AC165V～AC264V
?
最大電流：50mA
?
待機電流：9mA
交流三相電壓
?
通道數量：1 路
?
接線方式：
三相四線/三相三線
缺?。喝嗨木€
?
相電壓監測范圍： AC90V～330V
?
線電壓監測范圍： AC90V～500V
?
電壓測量精度：3%
?
額定相電壓：Un=220V
?
額定線電壓：Un=380V
交流三相電流
?
通道數量：3 路
?
額定輸入電流：5A（最大 6A）
?
二次側精度：3%
?
監測范圍：0A～6300A
?
過流設定值：
0A～6300A
缺省值：3A
剩余電流
?
通道數量：1 路
?
精度：3%
?
監測范圍：100mA～1000mA
?
報警設定值：
100mA～1000mA
缺省值：300mA
溫度
?
通道數量：3 路
?
精度：
45℃～80℃（3%）；
80℃～140℃（5%）
?
監測范圍：0～140℃
?
報警設定值：
45～140℃
缺省值：55℃
電能
?
功率因數：
監測范圍 0～±1.000
精度：3%
?
頻率：
監測范圍：40.0Hz～70.0Hz
精度：3%
?
功率：
有功功率監測范圍：
0～±999999.999KW
無功功率監測范圍：
0～±999999.999KVar
視在功率監測范圍：
0～999999.999KVA
精度：3%
?
電度：
檢測范圍 0～99999999.9 KWH
精度：3%
開關量
?
開關量輸入：無源 2 路
?
開關量輸出：無源 2 路
?
報警控制輸出容量：5A 30VDC/5A 250VAC
通訊方
?
有線通訊：RS485 Modbus RTU
?
無線通訊：4G CAT-1
使用環境
?
工作溫度：-10℃～+65℃
?
儲存溫度：-20℃～+70℃
?
相對濕度：≤95%不結露
?
海拔高度：≤2000m
?
安裝方式：導軌式安裝
外殼防護等級
?
IP30
產品現場接線示意圖
