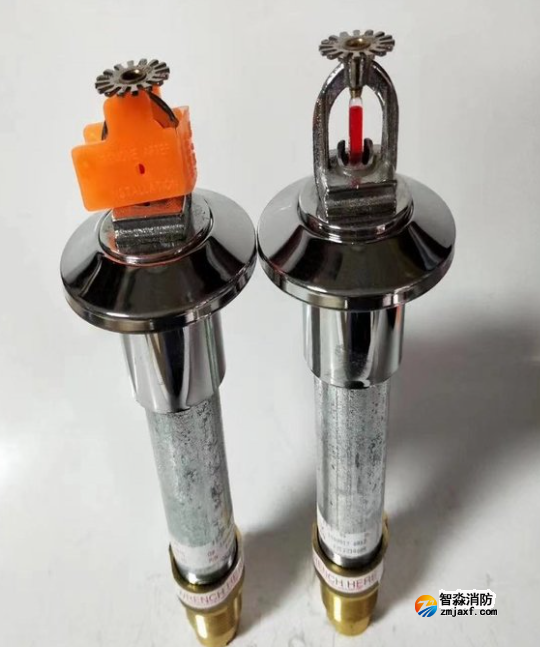

什么是干式下垂型灑水噴頭??？

ZSTGX型灑水噴頭(干式下垂型）是專門設計用于噴頭和/或連接管道可能遭受低溫冰凍的區域或噴水滅火系統需要季節性排空的場所的特殊應用噴頭，如應用于冰凍冷庫等。它和其他部件如干式報警閥、水流指示器、壓力開關、消防管網等組成的自動噴水滅火系統。它是系統中最主要的部件，起著探測火警，啟動系統和噴水滅火作用。

干式下垂型灑水噴頭的工作原理是什么？

本系列玻璃球灑水噴頭的工作原理是以充有熱膨脹系數較高的有機溶液的玻璃球作為熱敏感元件。在常溫下，其玻璃球外殼可承受一定的支撐力，保證干式短管進水口處的密封。當火災發生時溫度升高，玻璃球內的有機溶液發生熱膨脹而產生很大的內壓力，直到玻璃球外殼發生破碎，從而開啟噴頭噴水。

結構特點

噴頭框架采用銅合金材料，強度高、耐腐蝕性強，并經電鍍處理；

感溫熱敏元件（玻璃球）采用國內外優質產品，玻璃球強度高，動作可靠，反應速度快；

干式噴頭的特殊機構在連接管上起密封作用，防止水在噴頭動作前進入干式噴頭連接管。

技術特性

執行標準：GB5135.1-2019《自動噴水滅火系統第1部分：灑水噴頭》;

型號規格及生產年代：見濺水盤;

接口連接螺紋：R1，流量特性系數 K=80、K=115、K=161（熱敏感元件為玻璃球）,

接口連接螺紋：R1?，流量特性系數 K=202、K=242（熱敏感元件為易熔合金）;

出廠試驗壓力：3.0MPa;

玻璃球直徑：Φ3mm、Φ5mm；

噴頭干式外管最短規格：76.5mm，噴頭干式短管最長規格：1420mm;

產品安裝

噴頭施工人員應經消防專業培訓，并依據 GB 50261 《自動噴水滅火系統施工及驗收規范》的相關規定進行施工。噴頭安裝必須在系統試壓、沖洗合格后進行;

待安裝噴頭應儲存在出廠時提供的泡沫防護盒內，施工人員不得隨意用其它容器使用或存放;

取放噴頭不允許用拋物、攏抓、傾倒等方式，必須輕拿輕放，嚴禁玻璃球或易熔元件碰撞;

噴頭安裝時，不應對噴頭進行拆裝、改動，避免由于不規范的操作或安裝造成噴頭框架受損、玻璃球或易熔元件松動引發的滲漏和誤動作;

噴頭安裝應使用專用扳手，嚴禁利用噴頭的框架施擰；噴頭的框架、濺水盤產生變形或熱敏感元件損傷時，應采用規格、型號相同的噴頭更換;

安裝在易受機械損傷處的噴頭，應加設噴頭防護罩;

干式灑水噴頭宜安裝在管網水平管段上，不宜安裝在垂直延長管段;

噴頭安裝時，濺水盤與吊頂、門、窗、洞口或障礙物的距離應符合設計要求;

干式灑水噴頭K=80、K=115、K=161選用32#開口扳手，K=202、K=242選用46#開口扳手，安裝時將選用扳手對準干式外管專用施擰部位進行施擰安裝（詳見附圖）。
