消防系統的排氣閥安裝要注意什么？

問題描述

1）濕式系統排氣閥未安裝在配水干管頂部；

2）干式系統或預作用系統快速排氣閥未安裝在配水管的末端；

3）干式系統或預作用系統有壓充氣管道快速排氣閥入口前未設置電動閥；

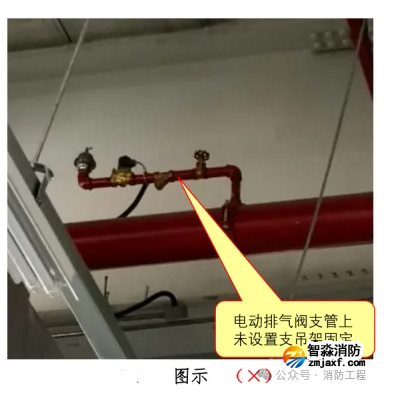

4）水平安裝的電動排氣閥組未設置固定支架，系統管網排氣過程中產生的振動，會造成管路接口泄漏。【下圖】

規范要求

（1）《自動噴水滅火系統設計規范》(GB 50084-2017)第 4.3.2 條第3、4 款。

4.3.2??自動噴水滅火系統應有下列組件、配件和設施：

    3??應設有泄水閥(或泄水口)、排氣閥(或排氣口)和排污口；

    4??干式系統和預作用系統的配水管道應設快速排氣閥。有壓充氣管道的快速排氣閥入口前應設電動閥。

（2）《自動噴水滅火系統施工及驗收規范》(GB 50261-2017)第 5.1.15條第1款（內容為支架安裝，本文略）、第5.4.7條。

    排氣閥的安裝應在系統管網試壓和沖洗合格后進行；排氣閥應安裝在配水干管頂部、配水管的末端，且應確保無滲漏。

防治指南

（1）排氣閥應安裝在配水干管頂部、配水管的末端，且應確保無滲漏；

（2）干式系統和預作用系統的配水管道應設快速排氣閥。有壓充氣管道的快速排氣閥入口前應設電動閥；

（3）管道應固定牢固；閥門等組件應加設承重支架。
