消防設備電源監控系統的定義施工安裝調試

定義

施工安裝要點

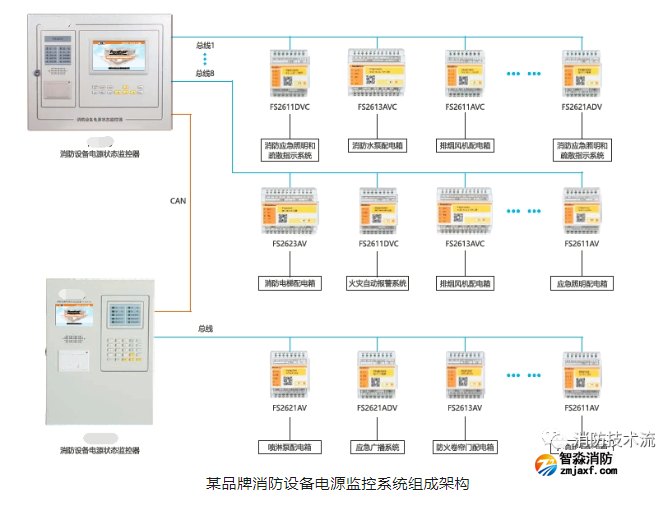

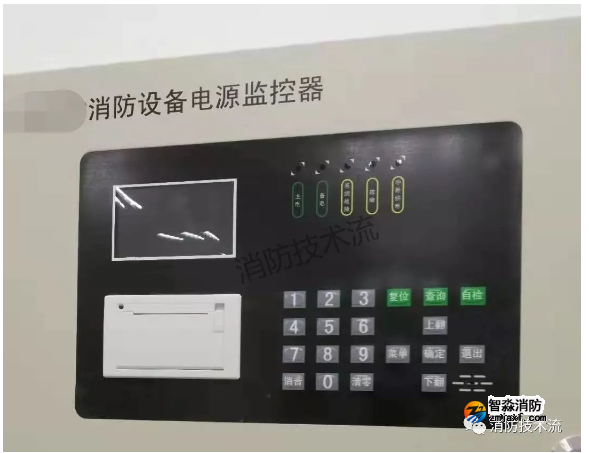

1、消防設備電源監控系統主機安裝在消防控制室，主機內置DC24V電源裝置，主機專用電源由消防電源提供AC220V，在各區域根據消防設備的性質和用途設置監控模塊，負責監視相應區域消防設備的電源信息。監控模塊之間采用專用通信網絡連接。

2、所有監控模塊宜安裝在被監測消防設備供電電源附近的專用柜(箱)內。特殊情況下，可安裝在所監測的消防設備供電電源的配電箱內。

3、設備安裝前，需進行外觀檢查和開機試驗:將監控設備從包裝箱內取出，進行外觀檢查，檢查機內的緊固件是否有松動現象，各接插件的連接是否可靠。一個監控主機回路數，最多配接模塊數量根據產品說明。

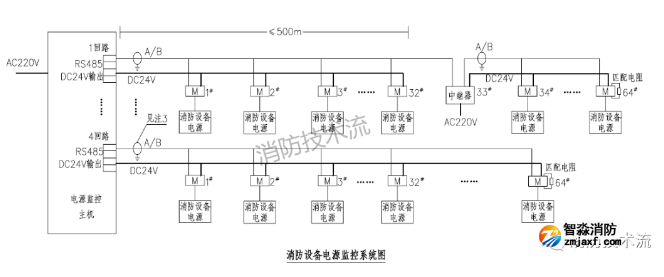

4、當監控設備與現場最遠的模塊之間的距離超過500m時，監控主機通信端口與最遠的監控模塊主板上的通信端口的總線之間都應并接匹配電阻，否則影響通信質量。

5、系統中主機、模塊、金屬模塊箱、通信線路屏蔽層應做等電位聯結并接地。

開通調試

1、先檢查接入監控設備的各種連線規格是否滿足要求，連線之間是否有短路現象。

2、完成接地絕緣電阻的測試，要求絕緣電阻大于50MΩ。

3、以上線路檢查完畢并確認布線滿足要求后，首先將模塊通電，等待模塊穩定并開始進行信號采集后，進行模塊回路信息設置、額定報警值設置，對模塊進行各項功能測試。

4、將模塊通信線和電源線接入監控設備，打開主電，用萬用表測量各條線路上的電壓是否正常。

5、進行模塊地址設置，監控設備時鐘設置，然后復位監控設備，進行監控設備基本功能試驗，做報警、聯動功能試驗。
